防水连接器剥线是什么?防水连接器剥线流程

发布时间:2020-11-04 11:45 人气: 来源:

剥线是防水连接器座端布线的主要工艺流程。防水连接器剥线包含整车线束外护套剥线和屏蔽掉层内导线剥线。防水连接器外护套剥线实用工具是锐利的刀头,而导线剥线采用的专用工具是剥线钳。

1、防水连接器外护套剥线

①、剥线之前,要查验剥线专用工具保证其一切正常、锐利,可试剥一定量的外护套;

②、按剥线规定最先要明确外护套剥线长短,随后用剥线专用工具沿护套一周,选择约3/4厚的护套层,随后适度弯折电缆线使护套在切口处分离出来,拉掉外护套。假如拉不出,在垂直平分第一次切口的部位做二次切口,剥去外护套,是根据做2次切口来剥去外护套;

③、常见问题:外护套剥线时,尽量当心,护套下边的手工编织层不可以有刮伤、切口或别的方式的毁坏。

防水连接器剥线

2、防水连接器导线剥线

①、剥线前,查验专用工具保证其一切正常,刀头非常好位,能够试剥一定量的导线;

②、明确导线剥线长短后,能够将导线放入要套接的触碰件中查询规格是不是精确,随后将导线放进剥线专用工具适合的剥线孔;

③、起动剥线专用工具,剥线;

④、常见问题:防水连接器剥线后,查验线芯是不是有断股,若断股总数超过容许范畴,务必整车线束剪齐后再次剥线。据统计,英国针对铜或合金铜是那样要求的:当线芯单丝根数为19和37时,各自容许2根和4根单丝有刻痕、无破裂;当根数为37根左右时,容许6根有刻痕或破裂。此外,残余电缆护套不可以超过容许范畴。

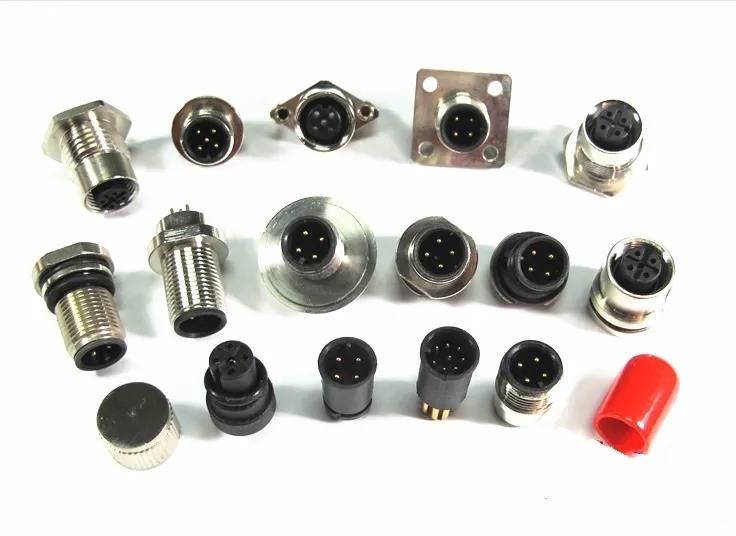

M25组装式母针
