接插件的结构 插件的护套的作用

发布时间:2020-09-04 16:53 人气: 来源:未知

接插件的市场中也有各种各样类型的产品,矩形接插件矩形插头,插座是在绝缘性能较好的矩形塑料壳中,装上数量不等的接触对制成的。

接插件的结构 插件的护套的作用

该种接插件常用于低频低压电路,高低频混合电路,更多的是用在无线电的仪器,仪表中。

该种插头与插座中的接触对的数目不等,多的可达几十对,排连接器列方式,有双排,三排,四排等,每个接触对中由于有弹性形变,产生的正压力,摩擦力部能保障接触对的良好接触,为提高性能,有的在接触对上镀有镀金层或镀银层,矩形接插件。

圆形接插件圆形插头,插座是在圆筒形壳体中,装有一对或多对接触片构成的,接触片为管元器件脚插座式,并且都是锡焊接型,而且外壳都带有接地装置,电缆夹,保护机构。


该种接插件中常用的有3种型号

一为YC型,它的接触对数目是2,3,5,6,7,8对,插头与插座的连接方式是直插连接,额定电流为2A,额定电压为34V,阳接触件的插合端的直径尺寸为φ1.5m接插件m;

二为YS1型,它的接触对数目是2,3,4,5,7对,插头或插座带有锁定或不锁定的弹链机构,额定电流为1OA,最高工作电压为1kV,阳接触件插合座直径尺寸是φ1.02~φ2.39mm;

三为YS2型,它的接触对数目是3,7对,插头与插座的连接方式为直插钢球锁电子连接器定连接,阳接触件插合端直径尺寸为φ1.5mm,额定电流为2A,额定电压为1OOV。

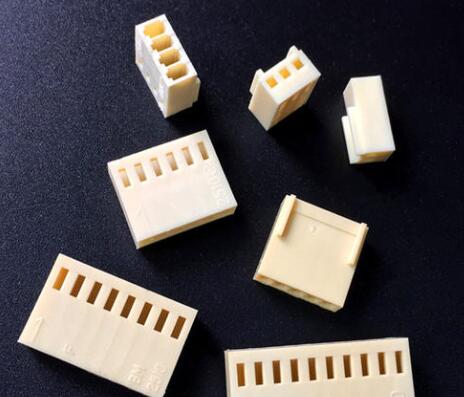

护套也称之为绝缘套管

他的主要用途是:

用于接线端子的外层绝缘,防护用并被广泛应用于电线,电器,汽车,摩托车,空调,洗衣机,冰箱等各种电器线束,它具有使用方便,色彩鲜艳,金属防工业连接器锈,标示,捆扎,阻燃,绝缘性能良好等特点。

产品分类:

护套主要分为:电线护套(长管软护套),连续端子护套(软护套),冷压端子护套(硬护套)和手柄护套等.。

主要材料及成分结构:

此产品的原材料为PVC树脂粉,主要由PVC树脂和助剂组成的,其中助剂按功能又分为板对板:热稳定剂,润滑剂,加工改性剂,冲击改性剂,填充剂,耐老化剂,着色剂等。


发展简史:

70年代由台湾云林县一家政办单位首批实验成功,此类产品为护套的第一类产品,主要使用与电线的外层绝缘保护。

90年代电器的蓬勃发展给电线护套行业带来繁荣,排针由此延伸了产品的使用范围。

到目前为止,pvc护套在电器行业一直被广泛使用。

在电工学中,端子多指接线终端,又叫接线端子,种类分单孔,双孔,插口,挂钩等,从材料分,铜镀银,铜镀锌,铜,铝,铁等。

它们的作用主要传递电信号或导电用。

在工程中,端子是站前工程为站后工程预留的接口,是站后排母接口工程的预埋设施。

端子断面检测显微镜能观察物体时能产生正立的三维空间像,立体感强,成像清晰和宽阔,具有较长的工作距离,配置高精度线束端子图片测量分析系统,组合成线束端子检测显微镜,高品质光学系统与高分辨率摄像头的完美组合,让断面图像更清晰,独特的定倍定档让测量更精确。
